Монтаж и сварка PERTiX

Монтаж тепловых сетей из труб PE-RT тип II

Сократите бюджет на СМР до 60% за счет бесканальной прокладки, легкого монтажа, отказа от тяжелых ЖБ-конструкций и лишних земляных работ.

Получить консультацию Выбрать технологию

-60% на СМРблагодаря бесканальной прокладке

50+ летрасчетный срок службы

В 3 раза легчестальных труб

Почему PE-RT тип II

Монтаж, который сокращает сроки и стоимость строительства

Небольшая масса, свариваемость и возможность бесканальной прокладки позволяют уменьшить объем земляных работ, количество соединений и потребность в тяжелой технике.

Меньше ручных операций

Геометрия соединения задается оснасткой и фасонным изделием, а весь процесс сварки проходит полностью автоматически

Быстрее монтаж

Сборка длинных участков труб происходит прямо на земле, после чего готовая линия целиком укладывается в траншею.

Экономия на спецтехнике

Легкий вес пластиковых труб упрощает доставку и перемещение. Большинство работ можно выполнить без привлечения тяжелой техники.

Надежный монолит

Герметичность трубопровода обеспечивает сплавление полимера в единую монолитную систему. Без резьбы, прокладок или периодической подтяжки соединений.

Без антикоррозионной обработки

Полимерный сварной узел не требует защиты от коррозии, характерной для стальных трубопроводов.

Локальный ремонт

Поврежденный фрагмент можно быстро заменить сварной вставкой без демонтажа протяженного участка трассы.

Экономика строительства

Бесканальная прокладка — основной источник экономии

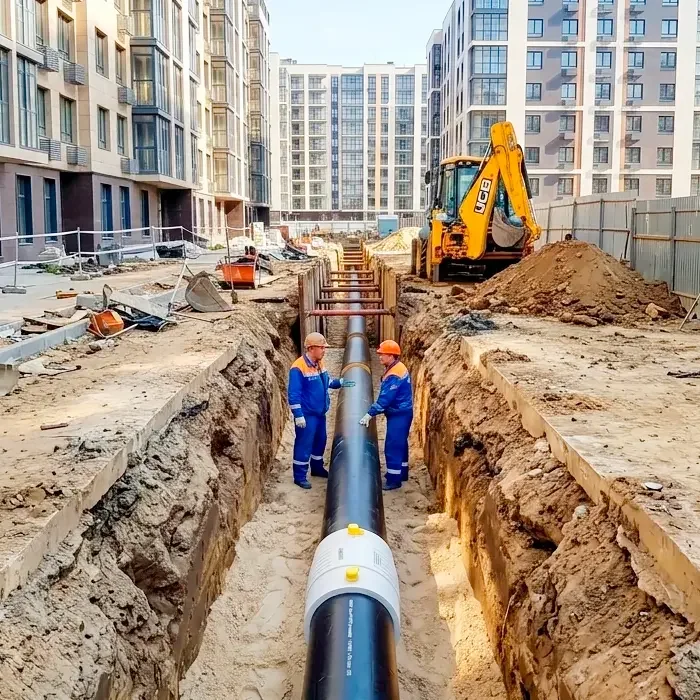

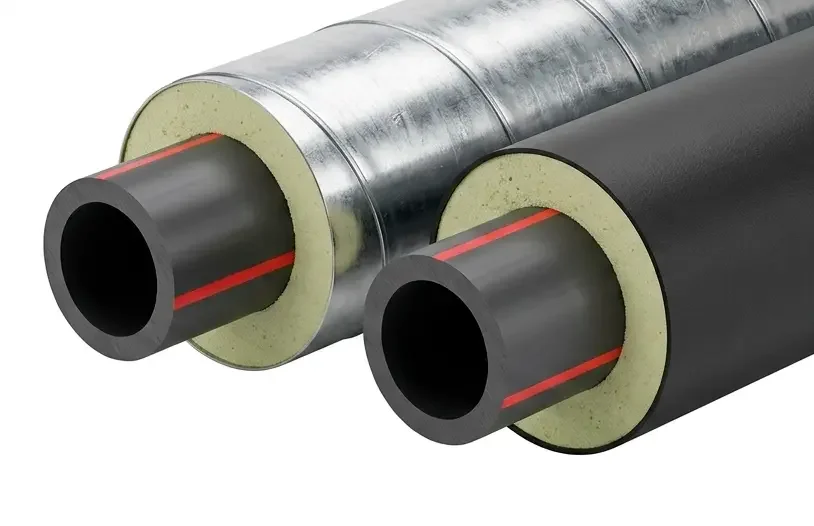

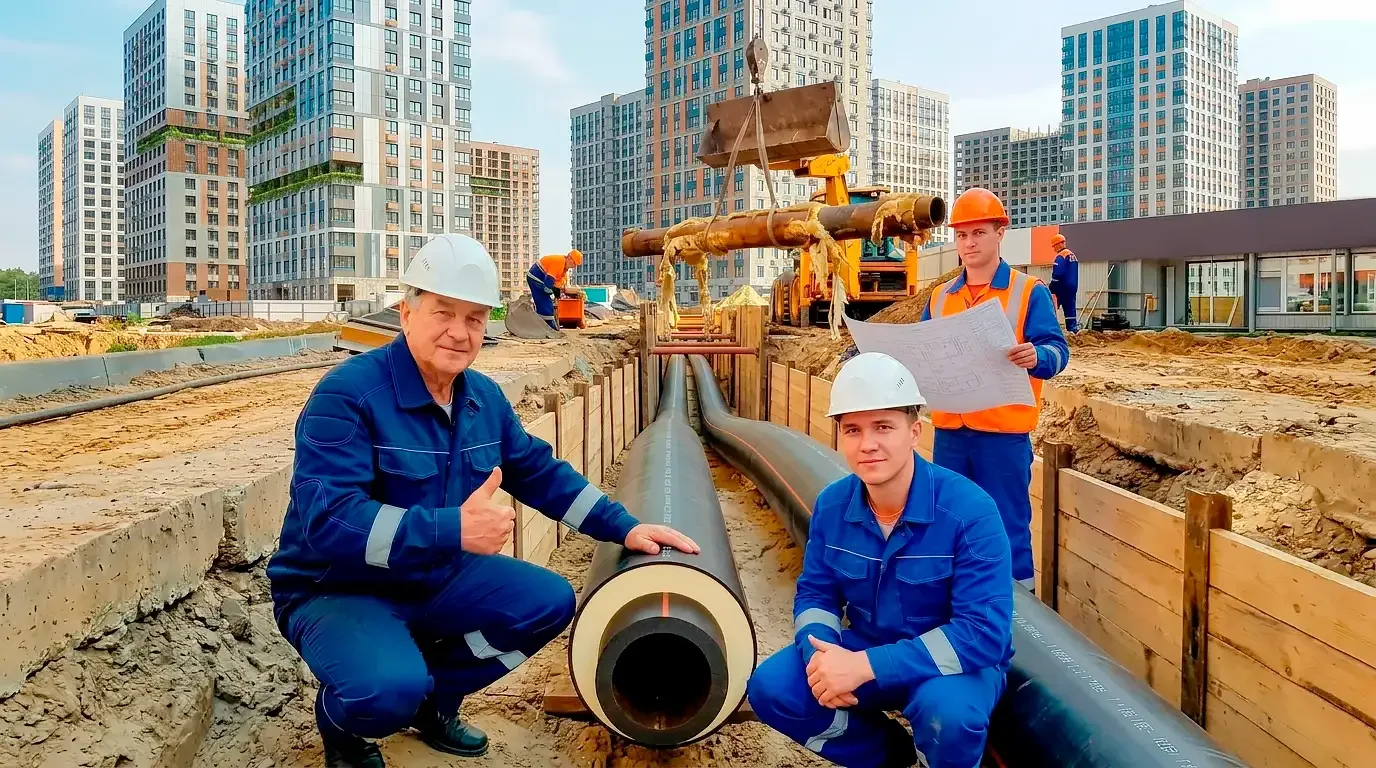

Забудьте о закупке тяжелых ЖБ лотков, гидроизоляции, установке дорогих компенсаторов и неподвижных опор. Труба PERTiX в ППУ изоляции и полиэтиленовой (ПЭ) оболочке укладывается непосредственно в грунт на подготовленное песчаное основание. Вы не просто сокращаете смету — вы строите быстрее, сдаете объекты без лишней головной боли и запускаете по-настоящему эффективную систему.

Сократите смету до 60%Вычеркивайте из бюджета расходы на бетонные каналы, плиты и гидроизоляцию — инвестируйте в чистую прибыль, а не в закопанный бетон.

Забудьте о коррозииУкладывайте трубы в грунт без страха. Прочная наружная оболочка защищает от механических повреждений, а сам пластик физически не ржавеет и не требует дополнительной защиты.

Монтируйте в разы быстрееСведите человеческий фактор к нулю. Сварочный аппарат автоматически подберет подходящий режим нагрева, а специальная оснастка гарантирует идеальный стык с первого раза.

Избавьтесь от компенсаторов и опорИспользуйте гибкость труб. Они легко поглощают температурные расширения за счет естественного трения о грунт — забудьте о сложных П-образных узлах и НО на прямых участках трассы.

Стройте единую монолитную системуОткажитесь от резьбовых соединений, прокладок и регулярных ремонтов. Молекулярное сплавление полимера создает абсолютно герметичное гомогенное соединение.

Откажитесь от лишних земляных работПрокладывайте трубы в узких, аккуратных траншеях. Вы мгновенно экономите на аренде тяжелой техники и вывозе сотен тонн лишнего грунта.

Рациональная организация работ

Подготовить траншею и основание по проекту.
Сварить укрупненные участки на поверхности.
Провести контроль соединений.
Восстановить изоляцию и защитную оболочку.
Опустить плети с соблюдением радиусов изгиба.
Выполнить замыкающие соединения, испытания и приемку.
Выполнить защитную обсыпку и обратную засыпку.

Бесканальная прокладка не отменяет расчет температурных перемещений, внешних нагрузок, глубины заложения и гидрозащиты теплоизоляции.

Единый однородный контур

Без резьбы, прокладок и регулярной подтяжки

При сварке труб и фитингов PE-RT тип II образуется непрерывный полимерный контур. Переходы пластик—сталь предусматриваются только на границах с оборудованием и существующей сетью.

Подбор технологии

Способ соединения выбирают по трассе и условиям монтажа

Для прямых доступных участков выгодна стыковая сварка. В камерах и узких котлованах удобны электросварные фитинги. Повороты и ответвления собираются заводскими деталями.

Электромуфтовая сварка

Для ремонта, замыкающих стыков, камер, узких котлованов и мест, где невозможно перемещать длинную плеть.

Компактное оборудование;
автоматический цикл;
удобна возле существующих коммуникаций;
удобна в стесненных условиях.
большой сортамент: муфты, редукция, тройники, отводы 45 и 90 градусов.

Стыковая сварка

Для протяженных участков и предварительной сборки плетей. Применяется от диаметра трубы 63 мм.

Максимальная экономия на фитингах — прямой стык без муфты;
минимум соединительных деталей;
экономична при большом числе стыков.
подберем для вас подходящее оборудование.

Заводские фитинги

Предизолированные и литые отводы, тройники и редукция позволяют собрать узел без лишних сегментов и стальных вставок.

Быстрая сборка фасонных узлов;
однородная система PERTiX;
единый контур герметичной ППУ изоляции по всей трассе;
заводские переходы пластик-сталь (НСПС, фланцы).
комплекты восстановления изоляции (КЗС).

Раструбная сварка

Компактное решение для наружных ответвлений, вспомогательных линий и промышленных трубопроводов до 63 мм.

Небольшой комплект оборудования;
точная глубина ввода;
дешевое оборудование.
простой и быстрый монтаж;
раструбные фитинги всегда в наличии.

Подготовка площадки

Качество начинается до включения сварочного аппарата

Большинство дефектов соединений связано c нарушением технологии монтажа: загрязнением, нарушением геометрии и перемещением узла во время охлаждения.

Перед сваркой необходимо

Проверить маркировку, диаметр, SDR, состояние трубы и совместимость фитинга.
Подготовить устойчивое основание, опоры и оборудование.
Защитить рабочую зону от воды, осадков, ветра и пыли.
Проверить электропитание и исправность аппарата.
Подготовить безворсовые салфетки, разрешенный обезжириватель и инструмент обработки.
Обеспечить неподвижность соединения на весь период охлаждения.

Контроль качества

Воспроизводимый монтаж должен быть документирован

До засыпки подтверждают не только герметичность, но и соблюдение технологии соединения, условий работ и времени охлаждения.

Что фиксируют в протоколе

объект, адрес, заказчика и способ прокладки;
организацию, оператора и представителя контроля;
модель и заводской номер оборудования;
номер стыка, дату, материал, диаметр и SDR;
температуру воздуха, осадки, ветер и укрытие;
параметры сварочного цикла и охлаждения;
результаты осмотра, измерений и испытаний;
привязку к исполнительной схеме и подписи.

Важно

Режимы сварки выбирают по технологической карте конкретной системы, фитинга и оборудования. Настройки для другого материала или аппарата нельзя переносить автоматически.

Внешний осмотр не заменяет предусмотренные проектом проверки. Забракованный стык вырезают и выполняют заново.

Поддержка PERTiX

Нет опыта работы с полимерными трубами? Научим и проконтролируем

Специалисты PERTiX обучат монтажников подготовке поверхностей, настройке оборудования и контролю соединений, а также смогут выехать на объект для технического надзора.

Консультация

Объясним правильную последовательность операций для стыковой, электромуфтовой и раструбной сварки.

Шеф-монтаж

Выезжаем на объект для практического обучения бригады монтажников заказчика.

Авторский надзор

Проверяем ход строительно-монтажных работ и снижаем риск претензий из-за несоблюдения технологии.

Проектирование и монтаж

Подберем технологию соединения и поможем выполнить монтаж без лишних затрат

Передайте исходные данные по трассе, диаметрам, способу прокладки и условиям объекта.

Получить консультацию

FAQ

Частые вопросы о монтаже PE-RT тип II

Можно ли сваривать PE-RT тип II встык?

Да. Для труб и фитингов от 63 мм с одинаковой толщиной стенки применяется стыковая сварка. Режим выбирают для конкретной системы и сварочной машины.

Что выбрать для ремонта в узком котловане?

Часто наиболее удобны электросварные муфты. Они не требуют размещения стыкового нагревателя и торцевателя между трубами. Необходимы доступ для зачистки, фиксация и место для восстановления изоляции.

Можно ли обойтись без стальных и резьбовых соединителей?

Линейную часть можно выполнить из труб и полимерных фитингов. Переходы на металл сохраняются в местах подключения к оборудованию или существующей стальной сети.

Можно ли выполнять сварку зимой?

Стандартные технологические карты PERTiX предусматривают температуру воздуха от −10 до +30 °C. За пределами диапазона необходимо обеспечить разрешенные условия в укрытии. Снег, вода и конденсат в зоне соединения недопустимы.

Почему PE-RT тип II может быть дешевле стали?

За счет меньшей массы, повторяемых сварочных операций, отсутствия антикоррозионной обработки, длинномерной поставки и бесканальной прокладки. Итог сравнивают по стоимости законченного участка.

Почему PE-RT тип II может быть дешевле сшитого полиэтилена (PEX)?

PE-RT тип II — термопласт, PEX — реактопласт. Термопласт можно соединить методом сварки, реактопласт — нет. Для сшитого полиэтилена требуются специальные латунные или стальные фитинги, которые стоят значительно дороже полимерных.
