Проектирование тепловых сетей из труб PE-RT тип II
Профессиональное проектирование систем наружных, внутренних и магистральных трубопроводов отопления, горячего водоснабжения, тепловых сетей и теплотрасс. Нормативная база, готовые узлы, BIM-модели и бесплатная консультация инженеров PERTiX.
Инженерная поддержка
Все необходимое для корректного проектирования
Используя большой опыт работы, находим оптимальные решения, позволяющие сэкономить деньги и время наших клиентов, вне зависимости от сложности задачи. Грамотное и безошибочное проектирование позволит снизить общую стоимость системы и обеспечит ей максимальную эффективность.
Готовые решения
Типовые узлы, альбом технических решений, характеристики продукции и готовые BIM-модели.
Поддержка инженеров
Проверка схемы, подбор труб и фитингов, расчеты сложных узлов и подготовка спецификации.
Российское производство PERTiX
Проектирование и выпуск продукции выполняются на собственной производственной площадке в соответствии с международными стандартами, российским законодательством и внутренними регламентами.
Рабочая температура 95° С и давление до 10 бар
Диаметры от 16 мм до 630 мм, выпуск в бухтах и хлыстах по 12 м
Более 90 видов фитингов позволят реализовать любой проект
Вся продукция сертифицирована и соответствует ГОСТ 32415-2013
10 лет гарантии на всю продукцию от производителя
Устойчивы к агрессивным средам — для промышленных предприятий
Исходные данные
Что необходимо для расчета проекта
Для предварительного анализа достаточно основных характеристик объекта и предполагаемой схемы тепловой сети.
Класс эксплуатации
Температурный график, рабочее давление и географическое положение объекта.
Срок службы
Предполагаемый период эксплуатации проектируемого трубопровода.
Схема сети
Углы поворотов, длины участков и места установки тепловых камер.
Расход теплоносителя
Расходы по потребителям в м³/ч или Гкал/ч.
Особенности
Что учитывается при проектировании
Температура и давление оцениваются совместно с длительностью воздействия и всеми возможными режимами работы системы.
Температура, давление и срок службы
Серия и толщина стенки подбираются с учетом рабочего, повышенного и аварийного режимов. Накопленное температурное воздействие рассчитывается по правилу Майнера.
Гидравлический расчет
Определяются диаметр, скорость теплоносителя и потери давления на линейных участках, фитингах и фасонных элементах.
Тепловые потери
Конструкция теплоизоляции выбирается по температуре теплоносителя, способу прокладки и климатическим условиям.
Температурное расширение
Определяются перемещения трубопровода, неподвижные опоры и компенсационные участки. Решения подтверждаются расчетом.
Условия прокладки
Учитываются свойства грунта, глубина заложения, грунтовые воды, климатические нагрузки и пересечения с коммуникациями.
Трассировка и спецификация
Инженеры PERTiX могут выполнить трассировку, подобрать трубы и фасонные изделия, проверить узлы и подготовить спецификацию.
Документы
Нормативная база для PE-RT тип II
Документы разделены на две группы: требования к материалам и нормативы, применяемые при проектировании и монтаже.
Материал и продукция
Физико-химические свойства
Технические условия и стандарты
на трубы и фитинги.
- ТУ 2248-001-2626820-2016 «Трубы и фитинги «PERTiX» из полиэтилена повышенной термостойкости (PE-RT тип II)».
- ТУ 22.21.29-002-26263820-2024 «Трубы и детали соединительные «PERTiX» из полиэтилена повышенной термостойкости (PE-RT тип II) с тепловой изоляцией».
- ГОСТ Р ИСО 13760-2021 «Трубы из пластмасс для транспортирования жидкостей под давлением. Правило Майнера. Метод расчета накопленного повреждения».
- ГОСТ 32415-2013 «Трубы напорные из термопластов и соединительные детали к ним для систем водоснабжения и отопления».
- ГОСТ 56730-2015 «Трубы полимерные гибкие с тепловой изоляцией для систем теплоснабжения. Общие технические условия».
- ГОСТ 54468-2011 «Трубы гибкие с тепловой изоляцией для систем теплоснабжения, горячего и холодного водоснабжения».
- ГОСТ Р 54866 (ИСО 9080:200) «Трубы из термопластичных материалов. Определение длительной гидростатической прочности на образцах труб методом экстраполяции».
Проектирование и монтаж
Применимые положения
Своды правил, приказы Минэнерго
и руководящие документы.
- СП 61.13330.2012 «Тепловая изоляция оборудования и трубопроводов».
- СП 124.13330.2012 «ТЕПЛОВЫЕ СЕТИ».
- СП 315.1325800.2017 «Тепловые сети бесканальной прокладки. Правила проектирования».
- СП 399.1325800.2018 «Системы водоснабжения и канализации наружные из полимерных материалов. Правила проектирования и монтажа».
- Приказ Министерства Энергетики Российской Федерации от 30 декабря 2008 года №325 «Об утверждении порядка определения нормативов технологических потерь при передаче тепловой энергии, теплоносителя».
- Приказ Министерства Энергетики Российской Федерации от 24 марта 2003 года №115 «Об утверждении Правил технической эксплуатации тепловых энергоустановок» раздел 6 РД 34.04.181 (РДПр 34-38-030-92) «Правила организации технического обслуживания и ремонта оборудования, зданий и сооружений электростанций и сетей».
По вашему запросу документы не найдены.
При разработке документации необходимо использовать актуальные редакции нормативных актов на дату проектирования, а также учитывать технические условия заказчика и эксплуатирующей организации. Специалисты PERTiX помогут определить применимый комплект документов для конкретного объекта.
Файлы для скачивания
Материалы для проектировщиков
Готовые документы и цифровые модели сокращают время разработки рабочей документации и количество нестандартных решений.
Альбом технических решений
Практический инструмент для проектирования тепловых сетей и линий ГВС на базе PE-RT тип II.
- Общие требования к проектированию
- Алгоритмы выбора толщины стенки
- Гидравлические и тепловые характеристики
- Типовые узлы и варианты прокладки
- Узлы сопряжения со стальными трубопроводами
- Неподвижные опоры и компенсация
- Сварка, монтаж и испытания
Готовые BIM-модели PERTiX
Цифровые модели труб, фитингов и элементов теплоизолированной системы для включения в информационную модель объекта.
- Быстрая трассировка трубопровода
- Подбор труб и соединительных деталей
- Проверка пространственных пересечений
- Координация инженерных разделов
- Формирование спецификаций
- Снижение количества ошибок
Бесплатная консультация
Обсудите проект с инженером PERTiX
Направьте исходные данные или существующую проектную документацию. Специалист проверит схему, поможет подобрать трубы, фитинги и подготовить спецификацию.
- Планы и профили трассы
- Температурный график и рабочее давление
- Данные о теплоносителе и расходах
- Способ и условия прокладки
- Существующая спецификация
- Требования заказчика или эксплуатирующей организации
Запросите бесплатную консультацию
или отправьте материалы на info@pertix.ru
Нам доверяют крупнейшие предприятия России и СНГ
Реализованные объекты
Все объекты →
Инженерные сети в вечной мерзлоте — трубы PE-RT в ППУ/ОЦ для теплоснабжения на Чукотке
Надземная прокладка 3 км сетей ГВС — трубы PE-RT в оцинкованной оболочке ППУ/ОЦ для завода
Замена полибутена и PEX на трубы PE-RT диаметром 225 мм — система отопления ЖК «Экография»

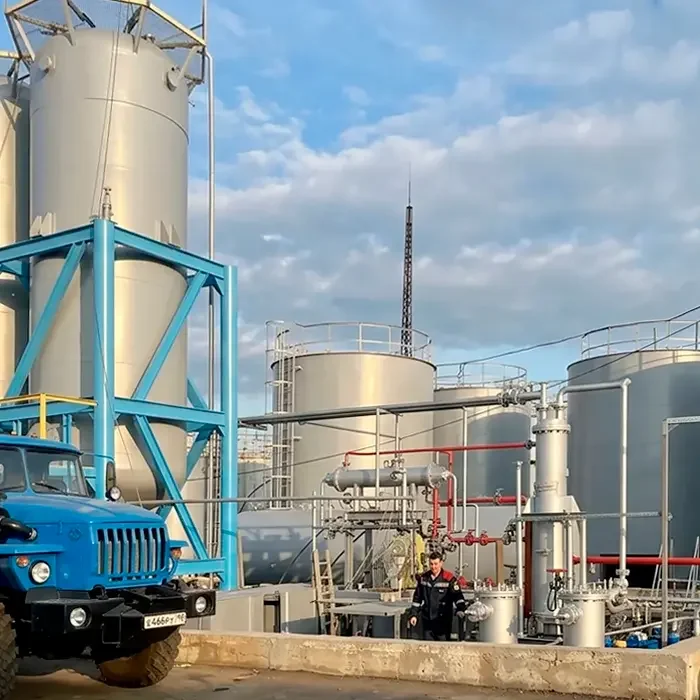

Химическое производство — замена нержавеющей стали и полипропилена на трубы PE-RT
