Достоинства и недостатки PEX и PERT тип II
Целью данной статьи не является очернение какого-либо материала. Трубопроводы как из сшитого полиэтилена PEX, так и из более современного термостойкого полиэтилена PE-RT тип II являются наилучшей альтернативой стальных труб, используемых в ГВС и отоплении при температурном графике 95/700С. И только пользователям решать, трубопроводы из какого материала использовать.
Прежде чем сравнивать трубопроводы из сшитого полиэтилена PEX с трубопроводами из термостойкого полиэтилена PE-RT тип II, необходимо понимать, что сшитый полиэтилен – это реактопласт, он не подвержен вторичной переработке и, как следствие, соединять между собой трубы из этого материла можно только посредством стальных пресс-фитингов, которые со временем зарастают отложениями солей и уменьшают проходную способность трубопровода.
Материал PE-RT тип II является термопластом, т.е. все свойства материала уже заложены в сырье и не требуют дополнительной сшивки. Его можно вторично перерабатывать. Трубы из этого материала можно соединять разными способами — сваривать встык или с помощью электросварных или пластиковых (раструбных) фитингов, для соединения со стальной трубой или запорной арматурой использовать фланцевые соединения или НСПС. Это полностью исключает соприкосновение воды с металлом и, следовательно, наружную коррозию и внутреннее зарастание трубопроводов.
Первое и, возможно, самое главное, при каких режимах возможно использовать эти материалы?

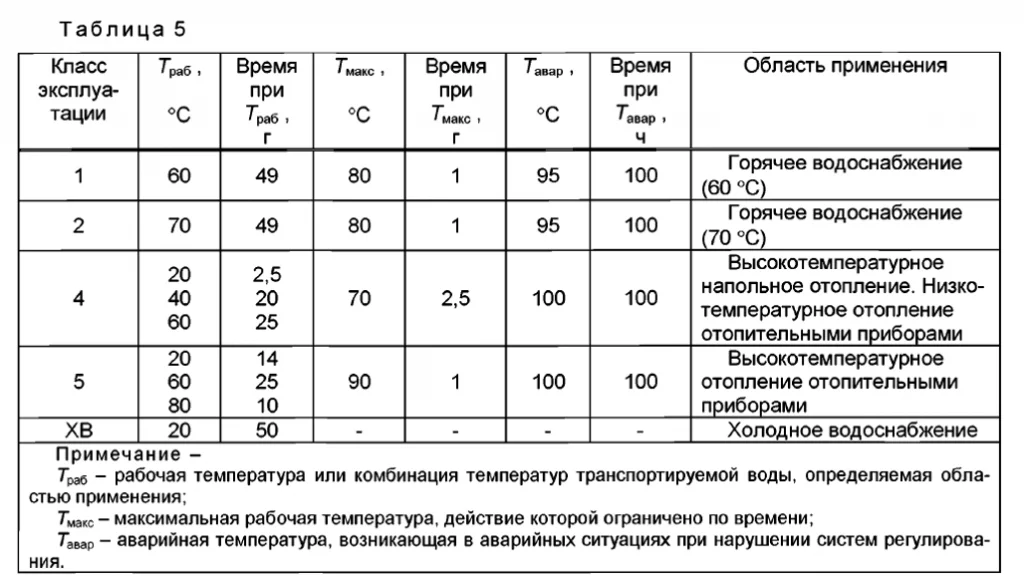

Основным нормативным документом для полимерных трубопроводов, используемых в системах теплоснабжения, является ГОСТ 32415-2013 «ТРУБЫ НАПОРНЫЕ ИЗ ТЕРМОПЛАСТОВ И СОЕДИНИТЕЛЬНЫЕ ДЕТАЛИ К НИМ ДЛЯ СИСТЕМ ВОДОСНАБЖЕНИЯ И ОТОПЛЕНИЯ Общие технические условия». В нем введены пять классов эксплуатации труб из термопластов.

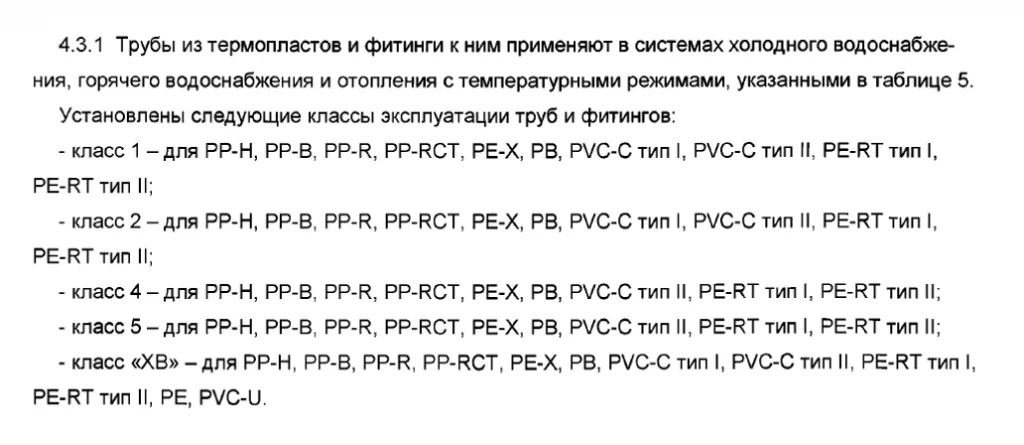

Как видим, из данного пункта, максимальным классом эксплуатации для обоих материалов является пятый класс с максимальной рабочей температурой 900С.
Пункт 4.3.3 данного документа говорит о том, что рабочее давление для классов эксплуатации 1, 2, 3 и 5 выбирают из ряда 0,4; 0,6; 0,8 1,0 МПа.
В случае, если значения температур превышают указанные в 5 классе, то могут устанавливаться другие классы эксплуатации. (п 4.3.4)
Таким образом, в соответствии с ГОСТ, трубы из PEX и PE-RT тип II возможно использовать во всех классах эксплуатации при давлении до 1,0 МПа, а при температурном графике 95/700С, при этом установив свой класс эксплуатации. При этом производитель труб в обязательном порядке должен предоставить выписку из своего ТУ на соответствие данному графику, а также сертификат соответствия.
В тепловых сетях трубопроводы из сшитого полиэтилена используются в кевларовой оплетке, поэтому дальнейшее сравнение будем проводить именно для этого вида труб PEX и труб из PE-RT тип II.
В каком исполнении изготавливаются трубы?
Трубопроводы из сшитого полиэтилена производятся в бухтах и только в ППУ оболочке. Трубы диаметром 225 мм только хлыстами по 12 метров.
Трубопроводы из PE-RT тип II производятся как бухтами (до 90 мм несущей трубы), так и хлыстами по 12 метров. Труба может быть как «голая», так и в ППУ оболочке.
Номенклатурный ряд.
Трубопроводы из сшитого полиэтилена производятся в диаметрах несущей трубы от 25 мм до 225 мм.
Трубопроводы из термостойкого полиэтилена PE-RT тип II производятся в диаметрах несущей трубы от 16 мм до 630 мм.
Соединение труб между собой и с запорной арматурой.
Как уже отмечалось выше, трубы из сшитого полиэтилена между собой соединяются только с помощью стальных фитингов с надвижной гильзой. С запорной арматурой и стальными трубами соединение осуществляется только посредством НСПС (неразъемное соединение пластик-сталь).
Трубы из термостойкого полиэтилена PE-RT тип II между собой можно соединять следующими способами:
· Сварка встык;
· Сварка фитингами с закладными нагревателями;
· Сварка раструбными фитингами;
· Механическое соединение обжимными фитингами;
· Механическое соединение пресс-фитингами с надвижной гильзой;
с запорной арматурой и стальными трубами соединение осуществляется с помощью:
· Фланцевого соединения (в тепловых камерах, зданиях, сооружениях);
· НСПС (канал, тепловая камера, здания, сооружения).
Наличие соединительных фитингов.
Не смотря на достаточно малый радиус изгиба труб из сшитого полиэтилена, при канальной прокладке, возникает необходимость расширения углов поворотов, хотя есть возможность использования (достаточно дорогих) стальных фитингов с надвижной гильзой с последующей ППУ изоляцией данного соединения с помощью полимерных кожухов или при помощи ГПИ-фасонных изделий в комплекте с термоусаживаемой муфтой. Использование фитингов для разводки в тепловых камерах невозможно, т.к. они достаточно крупногабаритны.
Производители трубопроводов из термостойкого полиэтилена PE-RT тип II комплектуют свою продукцию фитингами позволяющими осуществить разводку в тепловых камерах (электросварные, спиготы), а также предизолированными фитингами, при использовании которых не необходимости в изменении конфигурации трассы.
Неподвижные опоры.
Неподвижные опоры необходимы для защиты запорной арматуры от воздействия со стороны трубопровода, возникающего в результате температурного расширения.
В отличие от трубопроводов из сшитого полиэтилена PEX, неподвижные опоры на котором устанавливаются только в тепловых камерах (зданиях, сооружениях), на трубопроводах из термостойкого полиэтилена PE-RT тип II возможно устанавливать как в камерах, так и в теле канала, по принципу установки неподвижек на стальных трубах, что позволяет значительно увеличить свободное пространство в тепловых камерах для обслуживания запорной арматуры.
Возможные способы прокладки.
В этом разделе трубопроводы из термостойкого полиэтилена PE-RT тип II имеют более широкое применение вследствие того, что наряду с канальной и бесканальной прокладкой, могут прокладываться на эстакадах, т.к. выпускаются также и в оцинкованной оболочке.
Удобство монтажа.
При прокладке трубопроводов в малозастроенном районе или в чистом поле, удобней использовать бухтовое исполнение. Однако, при прокладке трубопроводов в микрорайоне с плотной застройкой, намного удобней пользоваться хлыстовой трубой.
Использование на химпроизводстве и пищевой промышленности.
Производители труб из термостойкого полиэтилена PE-RT тип II позиционируют свою продукцию как «полностью гомогенное соединение от задвижки до задвижки без использования стальных деталей», что позволяет значительно повысить срок безремонтной эксплуатации гибких полимерных технологических трубопроводов, используемых в химической промышленности и пищевом производстве.

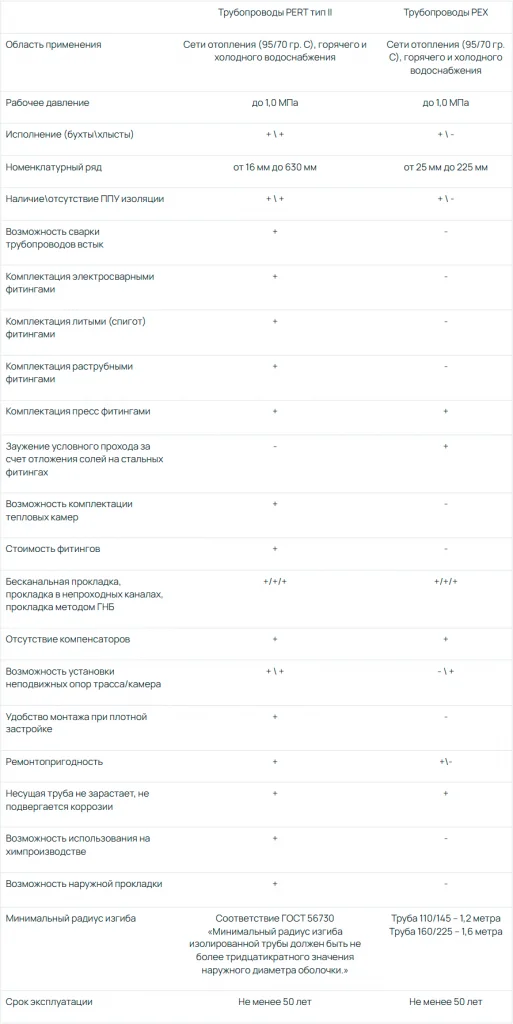

Все вышесказанное, для наглядности, можно свести в следующую таблицу.
